光伏优化器灌封有什么好处?如何选择合适的灌封胶?

2024.05.28 18:30:34   Clicks

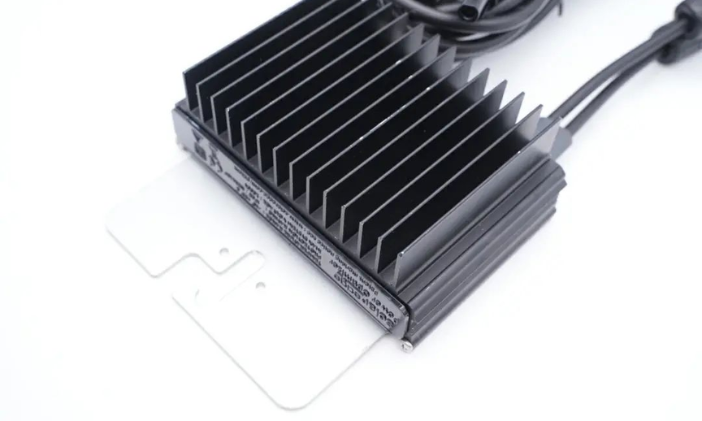

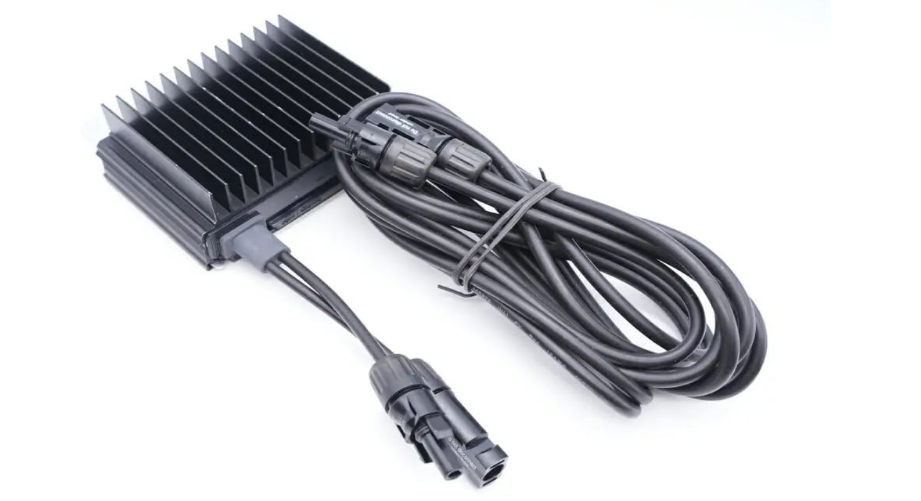

功率优化器(Power Optimizer)是一种用于提高太阳能光伏系统效率的设备。它们通常安装在每个光伏板或一组光伏板上,通过最大功率点跟踪(MPPT)技术优化每块光伏板的输出性能。这种设备可以显著提高光伏系统的总能量产出,特别是在光照不均匀或光伏板性能不同的情况下。


优化器


功率优化器的主要功能


最大功率点跟踪(MPPT):

功率优化器实时监测每个光伏板的电压和电流,并调整其工作点,使其始终在最大功率点(Maximum Power Point,MPP)运行,从而提高能量转换效率。

减少失配损失:

在传统串联光伏系统中,如果某一块光伏板的性能下降(例如被部分遮挡),整个串列的输出都会受到影响。功率优化器可以独立优化每块光伏板的性能,减少这种失配损失。

监控和诊断:

功率优化器通常具有内置的监控功能,可以实时报告每块光伏板的性能数据。这使得系统管理员能够及时发现和解决问题,提高系统的可靠性和维护效率。


功率优化器的优势


提高系统效率:

通过优化每块光伏板的输出,功率优化器可以显著提高整个光伏系统的效率,特别是在部分阴影、灰尘覆盖或光伏板老化的情况下。

增强系统灵活性:

允许使用不同类型和不同功率的光伏板在同一个系统中,提高设计和安装的灵活性。

提高安全性:

一些功率优化器具有快速关闭功能,在紧急情况下(如火灾)可以快速关闭光伏系统,确保安全。




优化器灌封胶的作用及要求


由于优化器厂商对客户的质保在20-25年,产品的长期可靠运行至关重要。而灌封胶作为保护产品运行的重要防护手段,可以有效的保护产品的核心电路不受外界环境的影响而被厂商广泛使用。

厂商对于灌封胶的要求通常包括以下几个方面:


1、粘接密封性能。

对壳体粘接性好,防水防尘,防护等级IP65以上

2、热传导性能。

把产品内部元件的高温传递到外壳,延长元件的工作寿命

3、抗冷热交变性能

不受昼夜温差及季节变换,不同环境下产品依旧正常工作

4、电气绝缘。

作为防护材料,要满足电气产品的绝缘性要求

5、生产及返修。

方便机器灌胶作业、固化快,满足批量生产且易返修



推荐产品:低应力有机硅灌封胶SIPA 8230-1


开发背景:

        拜高高材从2013年开始与客户合作开发8230-1,最初是针对微型逆变器应用,解决常规有机硅和聚氨酯胶应力大的问题。与客户进行了大量的实验研究灌封胶的防水性能、热传导性能、及冷热循环对元件的应力问题。

产品特点:

        SIPA 8230-1低应力有机硅灌封胶(硬度平衡稳定、粘性老化后稳定),综合平衡了低粘度(防止边缘漏胶)、快速固化(提高生产效率)、防沉降性能(灌胶机防堵塞),低硬度和良好的热传导性。保护敏感的电子元件免受热循环造成的机械应力,其产生的粘附力可以防止湿气进入产品内部(经测试8230-1的防水等级可以达到IP68),因此提升了产品的可靠性、耐久性。


 SIPA 8230-1低应力有机硅灌封胶可靠性测试项目


1、温升测试

2、低温存储/低温工作测试

3、高温存储/高温工作测试

4、高低温冲击测试项目

5、高低温循环测试

6、高温高湿(双85测试)

7、IP68防水测试

8、盐雾测试


SIPA 8230-1可靠性测试(温升)

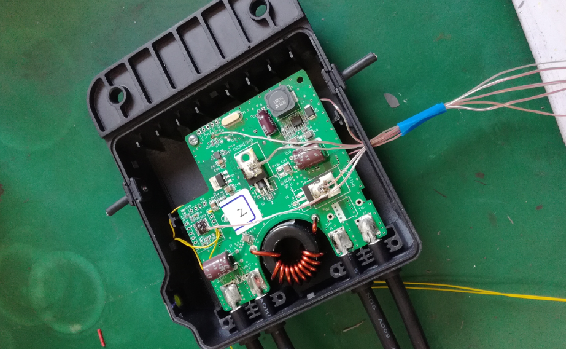

光伏优化器温升测试(未灌胶)

测试方法:在PCBA上选择5个检测点元件,使用热电偶线连接被测元件,产品通电,观察0.5h、1h、2h的温度数据

光伏优化器温升测试(未灌胶)

测试结果:NG ! MOS器件工作后被高温烧坏!

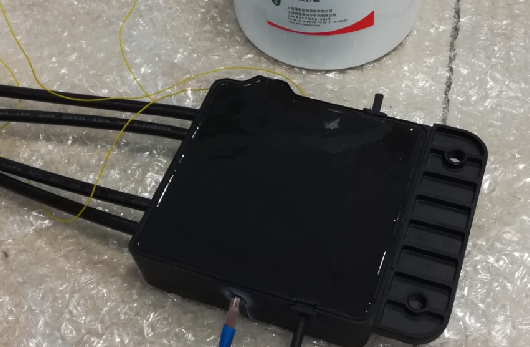

光伏优化器温升测试(灌胶后)

测试方法:在PCBA上选择5个检测点元件,使用热电偶线连接被测元件,产品通电,观察24h、48h、72h、168h的温度数据

光伏优化器温升测试(灌胶后)

测试结果:PASS!  在不同时间点,温升在60℃左右,满足客户要求


SIPA 8230-1可靠性测试(低温存储/低温工作)

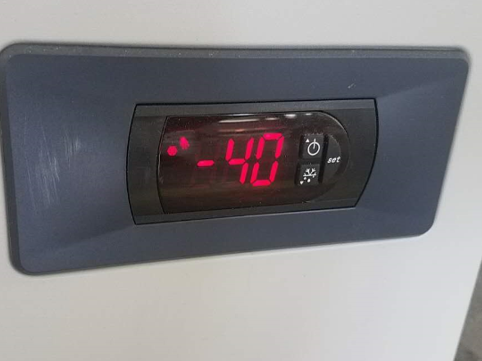

光伏优化器低温存储/低温工作测试方法:产品放入-40℃冷柜存储30天SIPA 8230-1可靠性测试(低温存储/低温工作)测试结果:PASS!测试后胶体本体不开裂、与四周壳体接触面                       不开裂,产品工作正常

SIPA 8230-1可靠性测试(高温存储/高温工作)


光伏优化器低温存储/低温工作

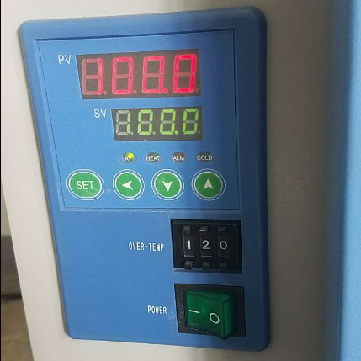

测试方法:产品放入100℃烘箱30天;

SIPA 8230-1可靠性测试(高温存储/高温工作)

测试结果:PASS! 测试后胶体本体不开裂、与四周壳体接

                       触面不开裂,产品工作正常



SIPA 8230-1可靠性测试(高低温冲击)

光伏优化器高低温冲击

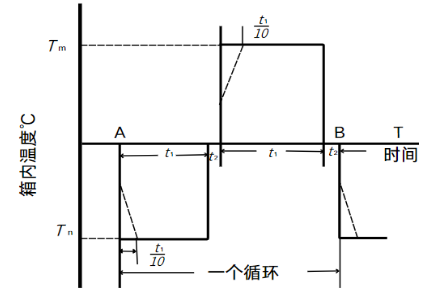

测试方法: -40℃~+95℃, 停留时间:1h, 转换时间<10s, 50 个循环

光伏优化器高低温冲击

测试结果:PASS!胶体不开裂,胶体与壳体接触部位不开

                       裂,电性能正常

SIPA 8230-1可靠性测试(高低温循环)

光伏优化器高低温循环

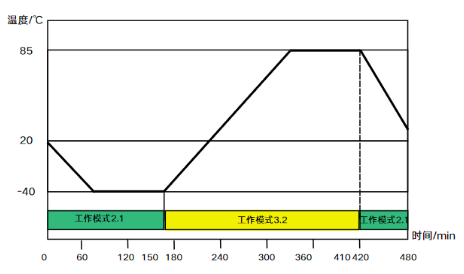

测试方法: 20℃~-40℃~+85℃, 48个循环

光伏优化器高低温循环

测试结果:PASS! 胶体不开裂,胶体与壳体接触部位不开

                       裂,电性能正常



SIPA 8230-1可靠性测试(高温高湿双85)


光伏优化器双85测试

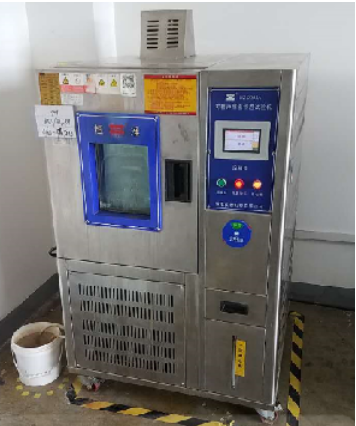

测试条件: 85℃ 85%RH, 总共500h

SIPA 8230-1可靠性测试(高温高湿双85)

测试结果:PASS! 测试前后阻抗符合要求,电性能正常


SIPA 8230-1可靠性测试(防水IP68)


光伏优化器IP68测试

测试方法:在1米深水槽浸泡7-30天

Besil®8230-1可靠性测试(防水IP68)

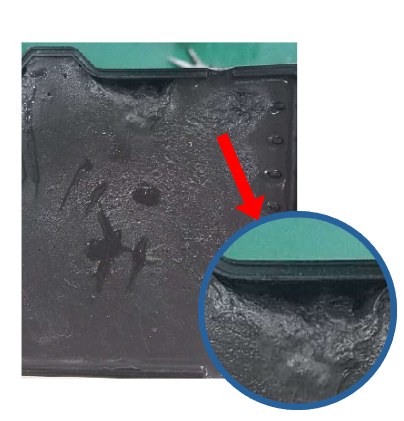

测试结果:PASS!  测试后抠开胶层,水没有进入壳体内部,

                      电性能正常


SIPA 8230-1可靠性测试(盐雾测试)


光伏优化器盐雾测试

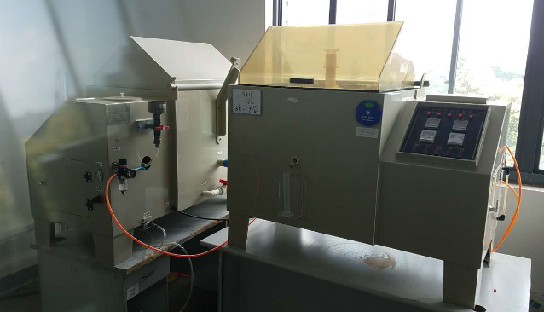

测试方法:用5%浓度的盐水蒸汽,50℃,500小时

SIPA 8230-1可靠性测试(盐雾测试)

测试结果:PASS!  目视盐雾没有突破胶层,满足客户要求
