三防漆使用工艺应该注意哪些事项?

2022.10.17 11:58:49   Clicks

三防漆是一种特殊配方的涂料,用于保护线路板及其相关设备免受环境的侵蚀。三防漆具有良好的耐高低温性能;其固化后成一层透明保护膜,具有优越的绝缘、防潮、防漏电、防震、防尘、防腐蚀、防老化、耐电晕等性能。三防漆涂覆于线路板的表面,形成一层三防的保护膜(三防指的是防潮、防盐雾、防霉) 。  那么三防胶在使用过程中应该要注意什么呢?

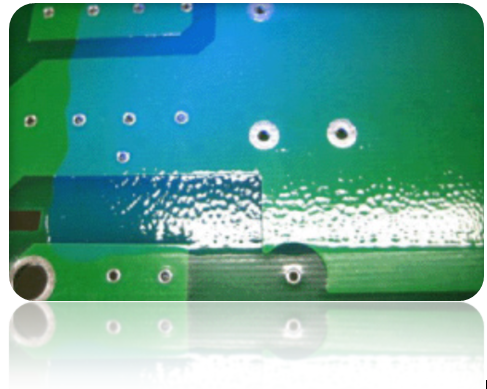

三防漆使用工艺应该注意哪些事项?


三防漆工艺的规范和要求


喷漆要求:


1、喷漆厚度:漆膜厚度控制在0.05mm-0.15mm。干膜厚度25um-40um。

2、二次涂覆:为确保高防护要求产品的厚度,可等漆膜固化后进行二次涂覆(根据需求确定是否进行二次涂覆)。

3、检查修复:目测检查涂覆后的电路板是否达到质量要求,并针对问题进行修复。如:插针及其它保护区沾三防漆,可用镊子夹脱脂棉球或干净棉球蘸洗板水将其擦洗干净,擦洗时注意不可将正常漆膜洗掉。

4、元器件更换:漆膜固化后,如要更换元件器,可按如下操作:


(1)用电铬铁直接焊下元件,然后用棉布蘸洗板水清洁焊盘周围物质
(2)焊接替代元器件

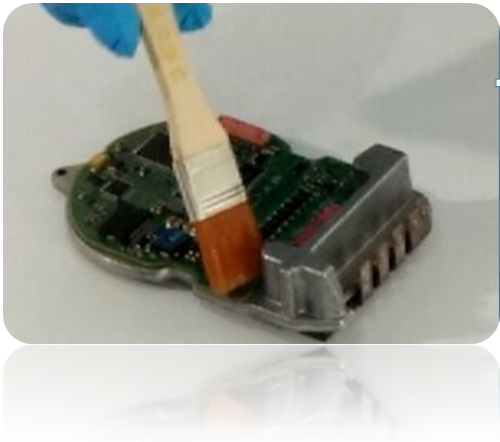

(3)固用刷子蘸三防漆刷涂焊接部位,并使漆膜表干固化

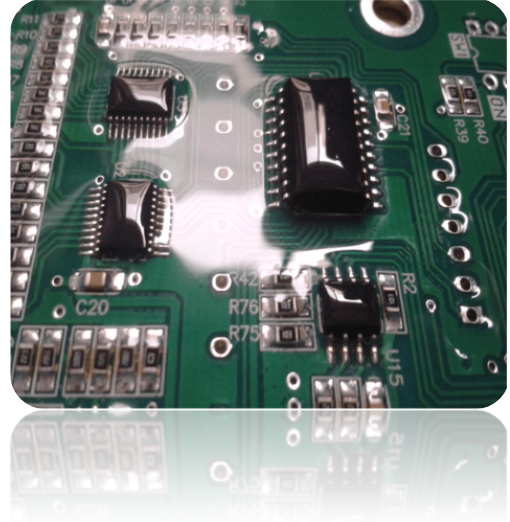

三防漆使用工艺应该注意哪些事项?




操作要求:


1、三防漆工作场所要求无尘清洁,无灰尘飞扬,一定要有良好的通风措施,并禁止无关人员进入。

2、操作时要佩戴好口罩或防毒面具、橡胶手套、化学防护眼镜等防护器具,以免伤害身体。

3、工作完毕后,要及时清洗使用过的工具,并将装有三防漆的容器封闭、盖严。

4、对电路板应做好防静电措施,不可将电路板重叠放置,涂覆过程,电路板要水平放置。



质量要求:


1、电路板表面不能有流漆,滴漏现象,毛刷涂漆时注意不可滴漏到局部隔离的部分。

2、三防漆层应平整、光亮、薄厚均匀,将焊盘、贴片元件或导体表面保护好。

3、漆层表面和元件不能有气泡、针孔、波纹现象、缩孔、灰尘等缺陷和外来物,无粉化、无起皮现象,注意:漆膜未表干前,不可随意碰触漆膜。

4、局部隔离的元件或区域不可涂覆三防漆。


不可涂覆三防漆的部分和器件



三防漆使用工艺应该注意哪些事项?



1.常规不可涂覆器件:漆大功率散热器,散热片,功率电阻,大功率二极管,水泥电阻,拔码开关、电位器(可调电阻),蜂鸣器,电池座,保险丝座,IC座,轻触开关,继电器等类型的插座、排针、接线端子及DB9、插式或贴片式发光二极管(非指示作用)、数码管,接地螺丝孔。

2.由图纸规定的不可使用三防漆的部分和器件。
3.由《不可三防元件(区域)目录》明细中的规定不可使用三防漆的器件。

规定中的常规不可涂覆器件需进行涂覆作业的,可由研发部门指定要求或图纸标注进行三防涂覆即可涂覆。



三防漆使用工艺应该注意哪些事项?

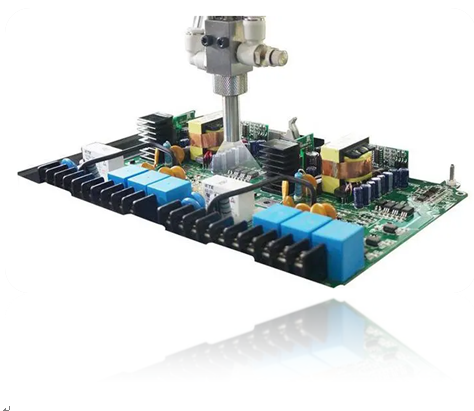

三防漆喷涂工艺的注意事项


1、PCBA必须做有工艺边且宽度不能小于5mm,方便上机走轨道。

2、PCBA板长宽最大限度为410*410mm,最小限度为10*10mm。

3、PCBA贴装的元器件高度最高限度为80mm。

4、PCBA上元器件喷涂区域与非喷涂区域最小距离为3mm。

5、彻底的清洗可确保腐蚀性的残余物被完全清除,并使三防漆很好地粘着在线路板表面。漆厚度0.1-0.3mm之间为宜。烘板条件:60°C,10-20分钟。

6、在喷涂的过程中,有些元器件是不可以喷涂的,比如:大功率带散热面或散热器元件、功率电阻、功率二极管、水泥电阻、拨码开关、可调电阻、蜂鸣器、电池座、保险座(管)、IC座、轻触开关等。

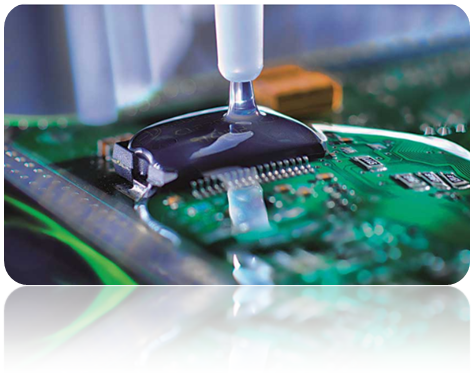

喷漆


电路板三防漆返修介绍


电路板需要返修时,可以将电路板上的昂贵元件单独取出来,丢弃其余部分。但更常用的方法是——去除电路板上全部或局部位置的保护膜,逐一更换损坏的元器件。

去除三防漆保护膜时,要确保不会损害元件下面的基板、其他电子元器件、返修位置附近的结构等。而保护膜的去除方法,主要包括:使用化学溶剂、微研磨、机械方法和透过保护膜拆焊。使用化学溶剂是最常用的去除三防漆保护膜的方法,它的关键在于要去除的保护膜的化学性质和具体溶剂的化学性质。

微研磨是利用喷嘴喷出的高速粒子,“研磨”掉电路板上的三防漆保护膜。

机械方法是最容易的去除三防漆保护膜的方法。透过保护膜去焊是先在保护膜上开一个排放孔,让熔融的焊锡能够排出。
