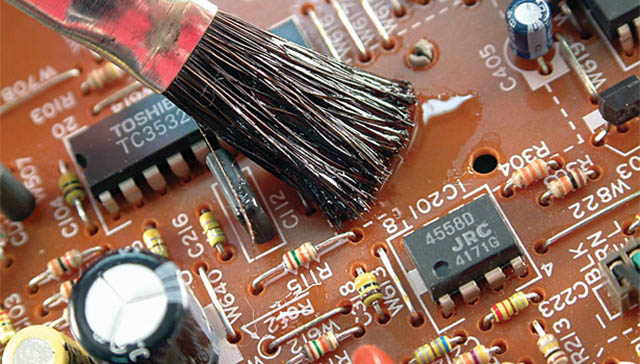

三防胶是一种广泛应用于电子元器件的保形涂层，具有优越的绝缘、防潮、防漏电、防震、防尘、防腐蚀、防老化、耐电晕等性能，产品类别主要分为溶剂型三防胶和UV型三防胶。

然而电子产品遇到返修或涂覆三防胶时检测不合格，都会需要把三防漆去除掉，再进行修复，三防漆不同于普通污染物，清除起来也不是那么容易，接下来让我们来探讨下去除方法！

一、微磨涂层清除

微磨涂层清除法使用各种软磨料，通过小型惰性气体加速推进的喷嘴来破除三防漆。核桃壳、玻璃、塑料珠粉末的混合物，以及其他各种粉末的混合物被喷嘴推到涂层的表面把涂层一点点研磨掉。空气压力、清除介质的硬度和喷嘴的直径都会影响该工艺的效果。通常用电离空气源来抵销在此工艺中产生的静电荷。

二、热源软化

另一种涂层清除技术使用热源软化要清除的涂层或分解涂层。通常是使用热风枪或烙铁作为热源。把要清除的涂层软化后，可以用牙科工具或木棍轻轻按压剥离涂层。这种清除方法适用大多数三防漆。加热涂层时必须特别小心，避免损坏元件下面的层压板或相邻的元件。

三、化学溶剂

有些涂层可以用化学溶剂来软化或部分溶解这些涂料。这是最常用的方法，因为简单易行且不会对产品造成损害。（遵循制造商的指导可以尽可能地避免损坏电路板和元件）

1. 聚氨酯：甲醇与碱性活化剂溶液或乙二醇醚与碱性活化剂溶液，也可以用甲苯二甲苯；

2. 丙烯酸：二氯甲烷，氯仿，酮类，丁内酯，乙酸丁酯；

3. 硅树脂：未固化的使用二氯甲烷或者烷烃或者BECLEANER 20进行清洗；固化后的使用BESOLVER 215进行溶解去除；

4. 环氧树脂：彻底去除几乎不可能，小区域可以用二氯甲烷加酸性活化剂，结合药用棉签擦拭。

5. 关于UV胶，比较特殊，因为是交联反应，和湿气反应后固化程度高，硬度和附着力都很高，很难用溶剂溶解，虽然一般的厂家也会给出配套的剥离剂，但都是在24小时或12小时以内，一旦完全固化，就不能产生作用。对于这种情况，一般还是建议采用前两种方法，即加热法或微研磨法。

了解更多
