PCB 灌封是电子产品制造的关键步骤。这意味着用保护层覆盖印刷电路板(PCB)。这有助于提高 PCB 的强度、保证用电安全并抵御环境造成的损害。下面和拜高高材深入了解 PCB 灌封是什么、它所用的材料以及为什么它在电子产品制造中如此重要。
什么是PCB灌封?

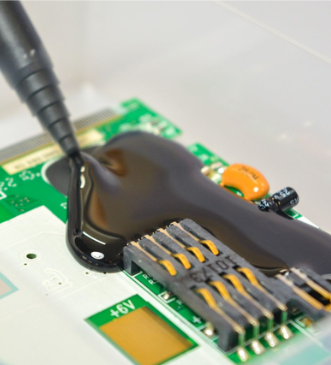

PCB 灌封是指在 PCB 上进行的浇筑灌封,通常是一种液体树脂或聚合物。可以保护 PCB 免受水、灰尘和有害化学物质等可能损坏 PCB 及其部件的影响。通过完全覆盖 PCB,灌封可确保其即使在恶劣的条件下也能正常工作。
灌封使用不同的材料,如环氧树脂、硅胶、聚氨酯和丙烯酸。选择这些材料是因为它们能够很好地防止电击并且能够抵御环境危险。这些灌封材料可以根据 PCB 的需要进行调整,以具有不同的厚度、干燥时间和耐热能力。
PCB灌封的重要性
由于几个重要原因, PCB 灌封在电子产品制造中非常重要。它可以帮助电子设备延长使用寿命并更好地工作。
首先,灌封可以使 PCB 免受水、灰尘和化学品等环境危险的影响。这些东西会导致生锈、短路和部件故障,从而损坏电子设备。用保护层覆盖 PCB 可以阻止这些危险的发生。
接下来,灌封使 PCB 更坚固、更可靠。保护层提供机械支撑,使 PCB 能够更好地应对碰撞和震动。这对于经常移动或在恶劣情况下使用的设备来说非常重要。
最后,灌封可以提高电力的绝缘性能。用于灌封的材料充当屏障,防止漏电并防止短路。这对于使用高压的设备非常重要,因为电火花和击穿的风险更大。
PCB 灌封的好处
一个很大的优点是它使设备能够更好地应对冲击和振动。灌封材料可以吸收并分散碰撞和震动产生的力。这降低了 PCB 或其部件损坏的机会。这对于汽车电子设备或工厂中使用的经常移动或振动的机器等设备来说非常重要。
灌封还有助于很好地控制热量。一些灌封材料确实能够很好地将热量从 PCB 及其部件中带走。这可以防止它们变得太热,从而导致它们工作不良甚至损坏。
此外,灌封还可以降低腐蚀和潮湿损坏的风险。通过完全覆盖 PCB,灌封可以阻止水进入。水会导致金属部件生锈并导致电气问题。这对于在室外或非常潮湿的地方使用的设备非常重要。
PCB 灌封材料的类型
有许多材料可用于灌封 PCB,每种材料都有特殊的功能和用途。您选择什么材料取决于设备的需求、使用地点以及成本。以下是一些常见的灌封材料:
▶ 环氧树脂: 环氧树脂广泛用于灌封,因为它们绝缘良好且非常坚固。它们可以很好地粘附在不同的表面上,并且可以阻挡化学品和水。您可以改变环氧树脂的厚度和干燥时间,因此它们可以有多种用途。
▶ 硅胶: 硅胶具有柔韧性、耐高温且绝缘性能良好。它们具有良好的防水、耐化学品和耐阳光性能,非常适合户外使用的设备。硅胶在干燥时不会收缩太多,因此不会对 PCB 或其部件施加太大的压力。
▶ 聚氨酯: 聚氨酯材料既柔韧又坚固。它们擅长抵抗化学品、水和温度变化。聚氨酯通常用于需要抗振动的设备,例如汽车或工业机器。
▶ 丙烯酸: 丙烯酸干燥快且粘性好。它们的电绝缘性能良好,并且能够很好地阻挡水和化学物质。亚克力通常被选择用于需要快速完成或快速修复的项目。
选择 PCB 灌封材料时要考虑的因素
当您需要为特定工作选择灌封材料时,需要考虑几件事,以确保成品工作良好且持久。
首先,你必须看看工作需要什么。考虑它将面临的温度范围、它会移动或摇晃的程度,以及它需要多好的阻电能力。例如,对于高温作业,您需要一种耐热且能承受高温的材料。
接下来,考虑环境。如果 PCB 将面临水或化学品,请选择能够抵抗这些的材料。对于户外使用,您需要不会在阳光下分解的东西。
干燥材料所需的时间和温度也很关键。有些材料需要很长时间才能干燥或需要高温才能正确凝固。这会影响你制作东西的速度,所以要做出相应的计划。
最后,考虑成本。材料的价格不同,您需要找到适合您的预算但仍能完成工作的材料。平衡省钱与确保获得所需的质量和保护水平非常重要。
PCB灌封胶的应用
PCB灌封用于电子产品必须应对恶劣情况或需要在特殊条件下工作的许多领域。您可以在以下一些地方找到它:
▶ 汽车电子产品: 汽车和卡车需要能够应对极热或极冷、大量运动和潮湿条件的电子产品。无论路况如何,灌封都能确保这些部件安全并正常工作。
▶ 航空航天和国防: 飞机和军用装备中的电子设备必须在非常寒冷的高空或快速移动和剧烈晃动的地方工作。灌封可确保这些重要部件不会出现故障。
▶ 工业设备: 工厂中的机械可能会暴露在灰尘、化学品和持续震动的环境中。灌封可以保护内部电子设备,帮助一切顺利运行并减少故障机会。
▶ 消费电子产品: 日常电子产品可能不会面临极端条件,但灌封仍然可以保护它们免受溢出、灰尘和日常碰撞的影响。这使得我们的设备使用寿命更长、性能更好。
简而言之,灌封是制造电子设备的关键,因为它可以保护电子设备,延长其使用寿命,并确保它们能够正确阻断电力。选择灌封材料时,请考虑设备的需求、使用地点、材料凝固所需的时间以及您可以花多少钱。
为了获得最佳效果,请确保表面已准备好进行灌封、正确混合材料并在正确的条件下固化。通过避免常见错误并遵循最佳实践,您可以制造出运行良好并能够应对所面临的任何情况的设备。
展望未来,我们期望看到导热性能更好、耐环境能力更强、干燥速度更快的新型灌封材料。这些改进将使电子设备在许多不同领域更加可靠和强大。
